XY-TC-D2型称重式螺杆充填包装机


	1. 简要说明
	       该机主要针对容易扬尘的超细粉末及高精度的包装要求而开发设计,根据装在容器下面的重量传感器给出的信号完成双速充填、计量及升降等工作,适用于包装添加剂、碳粉、灭火器干粉、其它超细粉末、及有高精度包装要求的粉末等。

		2. 主要特征
		       容器托盘下装有重量传感器,根据预先设定的重量进行快速和慢速充填,保证高包装精度。
		       伺服马达带动托盘升降,升降速度可任意设定,充填时基本上无粉尘扬出污染环境。
		       伺服马达及伺服驱动控制螺杆,性能稳定、精度高。
		       PLC控制、触摸屏人机界面显示,操作简便。
		       全不锈钢结构;组合式料箱,清洗方便。
		       充填头配有手轮调整高度,轻松实现多种规格包装。
		       固定式螺杆安装结构,充填时不会影响物料性质。
		       工作流程:人工套袋或人工放罐 → 容器升高 → 快速充填,同时容器下降 → 重量达到预量值 → 慢速充填 → 重量达到目标值 → 人工取出容器。
		       气动夹袋装置和托罐装置可供选择,只需选择不同装置,即可满足罐装和袋装要求。

		3. 主要参数



				|
					包装重量 |

					10kg - 30kg |


				|
					包装精度 |

					 ≤±0.1-0.2% |


				|
					包装速度 |

					1 - 3次/分钟 |


				|
					电源 |

					3P AC208 - 415V  50/60Hz |


				|
					整机功率 |

					6KW |


				|
					整机重量 |

					700kg |


				|
					整机体积 |

					1135×980×3200mm |


				|
					料箱容积 |

					80 L |





	4. 配置清单


			|
				序号 |

				名称 |

				型号规格 |

				产地品牌 |


			|
				1 |

				不锈钢 |

				SUS304 |

				中国 |


			|
				2 |

				PLC |

				  |

				德国西门子 |


			|
				3 |

				触摸屏 |

				  |

				德国西门子 |


			|
				4 |

				充填伺服马达 |

				3KW |

				松下 |


			|
				5 |

				充填伺服驱动器 |

				3KW |

				松下 |


			|
				6 |

				搅拌减速电机 |

				1.5KW |

				台州清华紫光 |


			|
				7 |

				电磁阀 |

				  |

				台湾新恭 |


			|
				8 |

				气缸 |

				MA50X50 |

				台湾亚德克 |


			|
				9 |

				升降伺服马达 |

				1.5KW |

				松下 |


			|
				10 |

				升降伺服驱动器 |

				1.5KW |

				松下 |


			|
				11 |

				升降减速器 |

				RV50/7.5 |

				上海赛尼 |


			|
				12 |

				电源开关 |

				HZ5BGS |

				温州长信 |


			|
				13 |

				断路器 |

				  |

				施耐德 |


			|
				14 |

				急停开关 |

				  |

				施耐德 |


			|
				15 |

				滤波器 |

				ZYH-EB-10A |

				北京中宇豪 |


			|
				16 |

				交流接触器 |

				CJX2   1210 |

				温州正泰 |


			|
				17 |

				热继电器 |

				NR2-25 |

				温州正泰 |


			|
				18 |

				直流继电器 |

				MY2NJ  24DC |

				日本欧姆龙 |


			|
				19 |

				开关电源 |

				  |

				常州诚联 |


			|
				20 |

				称重传感器 |

				IL150 |

				梅特勒-托利多 |


			|
				21 |

				光电传感器 |

				BR100-DDT |

				韩国奥托尼克斯 |


			|
				22 |

				料位传感器 |

				NL-2000 |

				上海雅鸿 |


			|
				23 |

				变频器 |

				VFD-015EL(1.5KW)380V |

				台湾台达 |



	5. 随机附件清单


			|
				序号 |

				名称 |

				型号 |

				单位 |

				数量 |

				备注 |


			|
				1 |

				呆扳手 |

				  |

				支 |

				2 |

				工具 |


			|
				2 |

				活动扳手 |

				  |

				支 |

				1 |

				工具 |


			|
				3 |

				内六角扳手 |

				  |

				套 |

				1 |

				工具 |


			|
				4 |

				十字螺丝刀 |

				  |

				把 |

				2 |

				工具 |


			|
				5 |

				一字螺丝刀 |

				  |

				把 |

				2 |

				工具 |


			|
				6 |

				脚踏开关 |

				  |

				只 |

				1 |

				附件 |


			|
				7 |

				插座 |

				  |

				只 |

				1 |

				附件 |


			|
				8 |

				加压盘 |

				  |

				只 |

				1 |

				附件 |


			|
				9 |

				砝码 |

				10KG |

				个 |

				1 |

				附件 |


			|
				10 |

				螺旋 |

				  |

				套 |

				1 |

				附件 |


			|
				11 |

				使用说明书 |

				  |

				份 |

				1 |

				文件 |

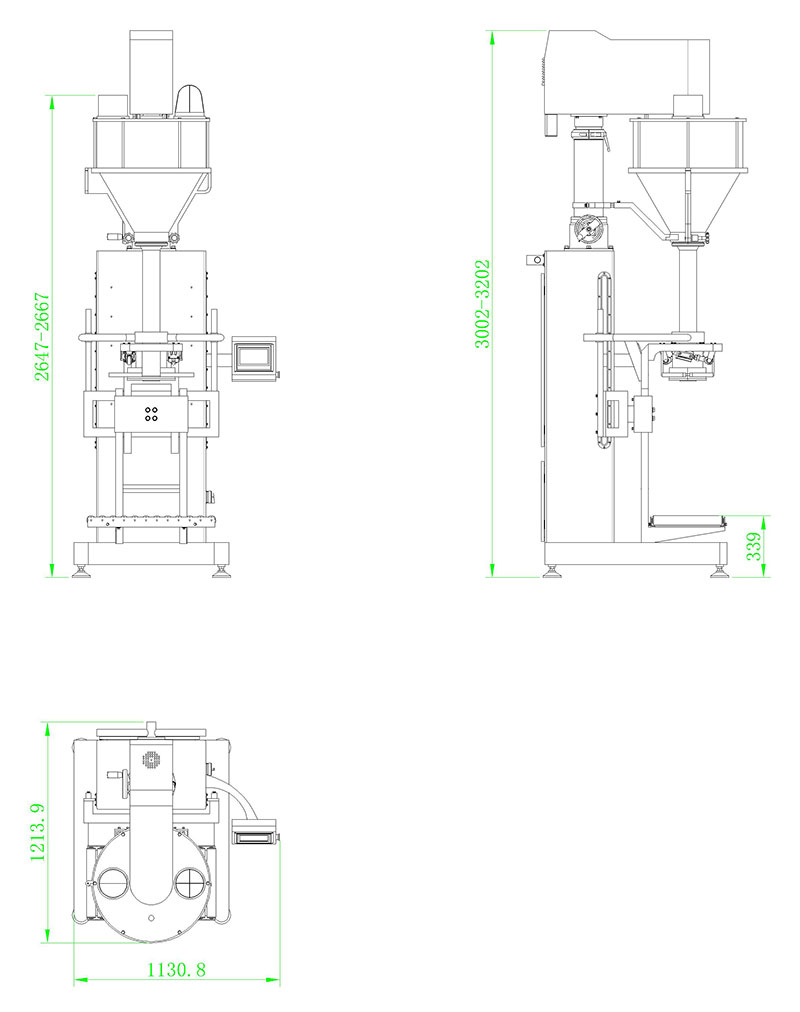

	6. 外观尺寸图
