SJ、LSJ型机架（CD130B-86）

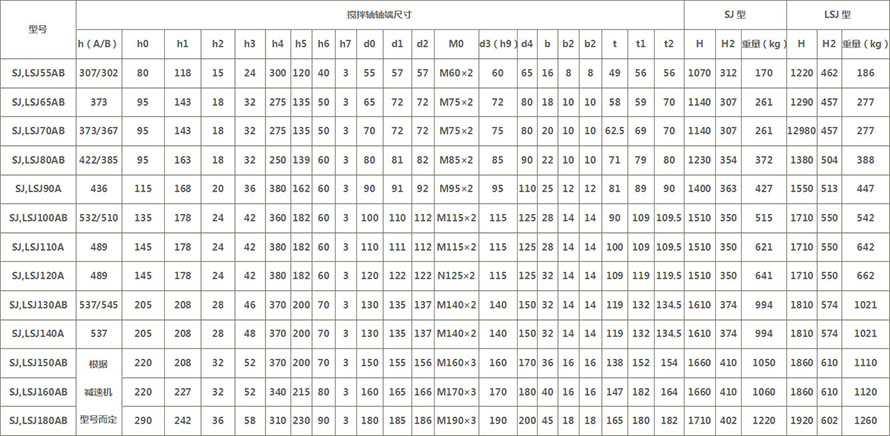

SJ、LSJ型双支点机架主要参数及尺寸
机架代号 H0 H1 H3 H4 H5 H6 H7 D1 D2 D3 n1-M D4 D5 D6 a° n2-φ
SJ,LSJ55AB 450 402 58 22 24 6 6 270 310
305		 340 6-M10
8-M16		 325 400 435 30 12-φ14
SJ,LSJ65AB 450 487 58 22 24 6
5		 6 316 360 400 8-M12
（8-M16）		 350 420 460 30 12-φ18
SJ,LSJ70AB 450 487 528 22 24 6
5		 6 316（320）
320		 360 400 8-M12
8-M16		 350 420 460 30 12-φ18
SJ,LSJ80AB 450 545 60 25 28 6
5		 8 345
360		 390
410		 430
460		 8-M16
8-M20		 380 455 495 30 12-φ23
SJ,LSJ90A 600 569 69 25 40 7 8 400 450 490 12-M16
（12-M20）		 430 510 555 30 12-φ23
SJ,LSJ100AB 600 685 61 30 40 9
5		 10 455（460）
470		 520 580 12-M20 480 560 600 22.5 16-φ23
SJ,LSJ110A 600 685 61 38 40 11 10 520 590 650 12-M20 560 650 700 22.5 16-φ27
SJ,LSJ120A 600 685 61 38 40 11 10 520 590 650 12-M20 560 650 700 22.5 16-φ27
SJ,LSJ130AB 650 761 85 40 45 11
9		 10 680 800 880 12-M30 720 810 880 18 20-φ27
SJ,LSJ140A 650 761 85 40 45 11
9		 12 680 800 880 12-M30 720 810 880 18 20-φ27
SJ,LSJ150AB 650 761 76 50 50 14
10		 12 820 940 1020 16-M30 720 810 880 18 16-φ33
SJ,LSJ160AB 650 780 81 50 50 14
10		 12 820 940 1020 16-M30 840 940 1020 22.5 16-φ33
SJ,LSJ180AB 650 910 83 50 50 14
10		 12 960 1080 1160 20-M30 970 1080 1160 18 20-φ33

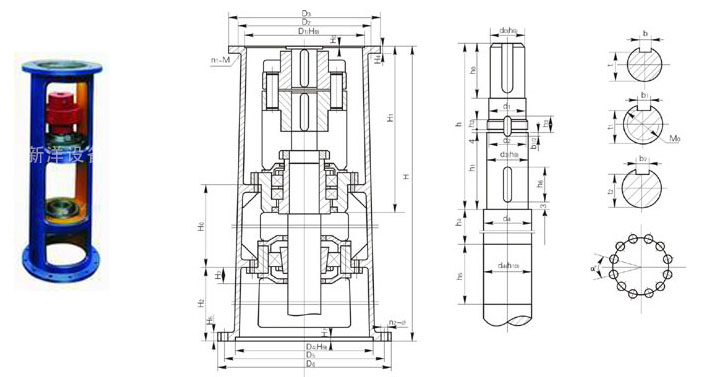

       注：图示所注“h”仅与本样本BLD、LC－Ⅱ、DC－Ⅱ系列减速机相配，如选用其他型号或其他厂家减速机，“h”需另行计算。增高后的LSJ型机架其下部空间高度可容纳205、206或207型双端面机械密封。
